Шукав я картинки на Pinterest з прикладами зміцнення фундаменту та заглиблення підвалу. Це важко зробити, коли не знаєш термінології англійською мовою. Тож в цьому дописі будуть терміни англійською, за якими шукати контент в мережі простіше.
Коли будинок дає тріщини, а земляні роботи ведуться поруч із існуючими конструкціями, будівельники стикаються з двома технологіями, які часто плутають між собою - underpinning (підсилення/підведення фундаменту) та benching (уступчасте розроблення ґрунту). Розберемося, що це таке, коли застосовується кожен метод і чим вони принципово відрізняються.

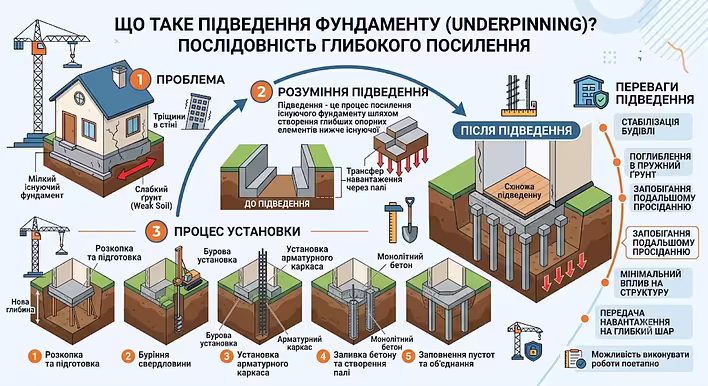

Що таке underpinning (підсилення фундаменту)
Underpinning - це комплекс будівельних робіт, спрямованих на посилення або поглиблення існуючого фундаменту будівлі. Мета - збільшити несучу здатність основи або перенести навантаження на більш стабільний ґрунтовий шар, розташований глибше.
Коли потрібне підсилення фундаменту
- Тріщини в стінах - діагональні тріщини над вікнами та дверима часто свідчать про нерівномірну осадку
- Зміна ґрунтових умов - витік води, зневоднення глинистих ґрунтів, діяльність дерев поблизу
- Прибудова поверхів - коли існуючий фундамент не розрахований на додаткове навантаження
- Земляні роботи по сусідству - будівництво підвалу чи котловану біля вашої будівлі
- Історична забудова - старі фундаменти на дрібних опорах, що не відповідають сучасним нормам
Основні методи підсилення фундаменту
1. Масивне бетонування (mass concrete underpinning)
Класичний метод: під фундаментом послідовно розкопують невеликі ділянки (зазвичай 1–1,5 м), заливають бетоном пошарово, дають набрати міцність і переходять до наступної секції.
2. Балкова система (beam and base method)
Використовується залізобетонна балка, яка передає навантаження на нові опори (основи), розташовані на потрібній глибині. Ефективно, коли потрібно обійти комунікації чи інші перешкоди.
3. Мініпалі (mini-piled underpinning)
Ідеальний варіант для обмеженого доступу - наприклад, у підвалах чи щільній міській забудові. Палі невеликого діаметра занурюються буровою установкою малих габаритів.
4. Гвинтові палі (screw piles)
Швидкий і відносно недорогий метод, що не потребує виїмки великих обсягів ґрунту та мінімізує вібраційний вплив на сусідні конструкції.
Що таке benching (бенчинг) в земляних роботах
Benching - це метод безпечного розроблення траншей і котлованів, за якого стінки виїмки формуються у вигляді горизонтальних уступів (сходинок) замість вертикальної стіни. Кожен уступ зменшує кут нахилу ґрунту, знижуючи ризик обвалення.
Навіщо потрібен бенчинг
Обвалення траншей - одна з найнебезпечніших причин травматизму на будмайданчику. Бенчинг дозволяє:
- Розподілити навантаження ґрунту на кілька рівнів замість однієї вертикальної площини
- Забезпечити безпечний доступ робітників на різні глибини виїмки
- Уникнути витрат на суцільне шпунтове кріплення (shoring) там, де тип ґрунту це дозволяє
Види бенчингу
Порівняємо:
Underpinning vs benching: у чому різниця
Хоча обидва терміни стосуються земляних і фундаментних робіт, вони вирішують різні завдання:
- Underpinning - це про посилення конструкції будівлі, роботу знизу вгору, під існуючим фундаментом
- Benching - це про безпеку виїмки ґрунту, тимчасовий метод організації стінок котловану чи траншеї під час земляних робіт
Часто ці методи використовуються разом: під час підсилення фундаменту виїмку ґрунту біля будівлі організовують саме за принципом бенчингу, щоб убезпечити робітників і не допустити обвалення ґрунту на існуючий фундамент.
На що звернути увагу перед початком робіт
- Геотехнічне обстеження - визначте тип ґрунту, рівень ґрунтових вод, наявність підземних комунікацій
- Структурне обстеження - інженер повинен оцінити стан фундаменту та встановити причину пошкоджень
- Дозвільна документація - роботи біля меж ділянки чи суміжних будівель можуть потребувати погодження із сусідами
- Кваліфікований підрядник - підсилення фундаменту та земляні роботи належать до робіт підвищеної небезпеки і мають виконуватися ліцензованими фахівцями
- Моніторинг деформацій - під час робіт варто встановити маяки чи датчики для контролю рухів конструкції
Underpinning і benching - це дві важливі, але різні технології в будівництві. Підсилення фундаменту рятує будівлю від подальшого руйнування та дозволяє збільшити навантаження на основу, тоді як бенчинг забезпечує безпечне проведення земляних робіт, знижуючи ризик обвалення траншей і котлованів. Розуміння різниці між цими методами допоможе власникам нерухомості та забудовникам правильно спланувати бюджет, обрати підрядника та уникнути дорогих помилок.
Якщо ви помітили тріщини у стінах свого будинку або плануєте земляні роботи поруч із існуючою забудовою - зверніться до кваліфікованого інженера-геотехніка для професійної оцінки стану фундаменту.
